一、概述:
1、該系列減速機在模塊組合體系基礎上設計制造,有極多的電機組合、安裝形式和結構方案。傳動比劃分細,范圍廣,組合機型可以形成很大的傳動比。滿足不同的使用工況,性能優越。
2、該系列采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。該系列關鍵零部件硬齒面齒輪采用優良合金鋼,表面經滲碳淬火硬化處理,磨齒精細加工,傳動平穩、噪聲低、承載能力大。溫升低,壽命長。
3、可用于正、反轉,承受較大的徑向載荷,可承受不大于徑向力15%的軸向載荷。多應用于冶金、污水處理、化工、制藥等行業。
二、特點:

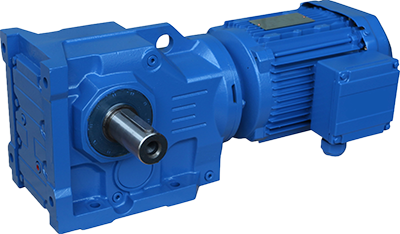

1、該系列輸出軸垂直于輸入軸,傳動部分由兩級斜齒輪和弧齒錐齒構成。
2、安裝方式:實心輸出軸和底腳式安裝(K型)、空心輸出軸和軸裝式安裝(KA型)、實心輸出軸和B5法蘭式安裝(KF型)、空心輸出軸和B5法蘭式安裝(KAF型)、空心輸出軸和B14法蘭式安裝(KAZ型)、在KA型上增加防轉臂式安裝(KAT型)、空心輸出軸和K型箱體式安裝(KAB型)。安裝位置不受限制,易于選擇。
3、單機型效率不低于95%。
4、噪聲低:減速機主要零部件都經過精密加工,并通過精心組裝和測試,因而減速機噪聲較低。
5、使用壽命長:在正確選型(包括選用適當?shù)氖褂孟禂?shù))和正常使用維護的條件下,減速機(除易損件外)的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。
三、減速機的型號及相關參數:
四、輸入功率及許用轉矩:
規格 | 37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 | 167 | 187 |
結構形式 | K KA KF KAF KAZ KAT KAB | |||||||||||
輸入功率 (kw) |
0.18-3.0 | 0.18-3.0 | 0.18-5.5 | 0.18-5.5 | 0.37-11 | 0.75-22 | 1.1-30 | 3-45 | 7.5-90 | 11-160 | 11-200 | 18.5-200 |
傳動比 | 5.36-106.38 | 5.81-131.87 | 6.57-145.14 | 7.14-144.79 | 7.24-192.18 | 7.19-197.37 | 8.95-176.05 | 8.74-141.46 | 8.68-146.07 | 12.65-150.41 | 17.28-163.91 | 17.27-180.78 |
許用轉矩 (N.m) |
200 | 400 | 600 | 820 | 1550 | 2700 | 4300 | 8000 | 13000 | 18000 | 32000 | 50000 |
重量(Kg) | 11 | 20 | 27 | 33 | 57 | 85 | 130 | 250 | 380 | 610 | 1015 | 1700 |
